羊毛細度是指羊毛纖維橫切面的直徑或?qū)挾?用微米(μm)表示。 羊毛細度在實驗室用纖維投影儀和羊毛細度儀來測定。
羊毛纖維細度通常采用品質支數、公制支數、平均直徑等方法表示。1932年-1954年期間,測量細度的方法為顯微鏡投影儀法，現行國家標準是GB-T 10685-2007 羊毛纖維直徑試驗方法投影顯微鏡法。1961年國際毛紡組織IWTO正式采用了該方法。該法測量準確,目前在國內外應用廣泛,經常用來標定其它的測試方法。近年國內開展了有關顯微投影儀數字圖像處理技術的應用研究,行業內比較先進的設備是YG002C型纖維細度分析儀，該儀器將工業相機和計算機技術應用到顯微投影儀中,通過測量軟件對羊毛的截面進行分析，根據比例尺與像素的換算方法計算羊毛直徑。
1.羊毛纖維的縱截面形態
羊毛纖維具有天然卷曲，縱截面上有鱗片覆蓋。
2.羊毛纖維的橫截面形態
羊毛纖維的橫截面形態因線密度而變化。細羊毛的截面近似圓形，長短徑之比在1~1.2左右；粗羊毛的截面呈橢圓形，長短徑之比在1.1~2.5之間；死毛截面呈扁圓形，長短徑之達3以上。
羊毛纖維截面從外向里由鱗片層、皮質層和髓質層組成。
【羊毛纖維細度測試原理】
將纖維片段的映像并投影到屏幕上上，用標有刻度的楔形尺測量其寬度或外徑,逐次記錄測量結果,并計算出平均纖維直徑。
測量截面積時，操作人員只要在已界定了測量邊緣的纖維斷面圖像上點擊一下，即可測出截面積。
成分分析的對象是混紡紗線，在測量其各種纖維細度的同時，計算各種纖維的含量百分比。在成分分析過程中可以隨時匯總計算，圖文兼?zhèn)?，成分纖維的含量百分比和平均細度一目了然。
一、簡介

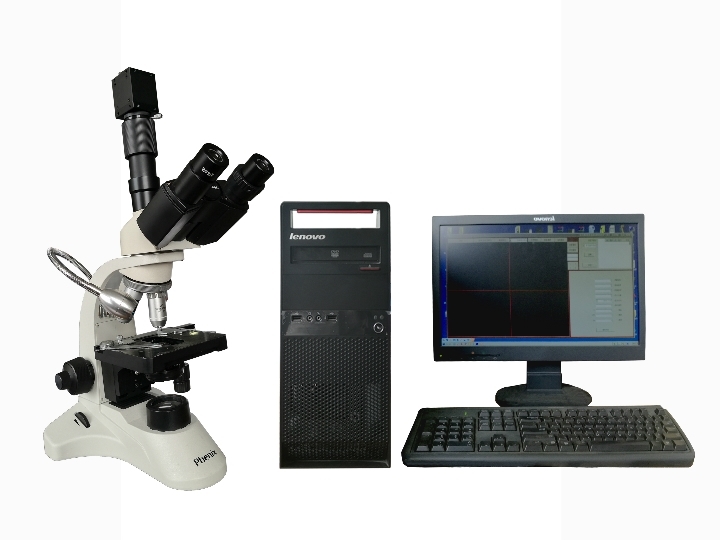

YG002型 纖維細度儀，是專門用于測量羊毛等中腔為圓柱型纖維的直徑的一種精確測量儀器。具有測量速度快、操作簡便、減少人為誤差及降低勞動強度等優點，是纖維質量檢測部門提高效率的有力工具。
適用標準：GB/T10685-1989。
二、儀器的主要技術指標
1、國標要求測量范圍：2～200μm,本儀器測量范圍：2～2000μm
2、攝像頭分辨率在水平掃描470（彩色）/570（黑白）TV Line以上。
3、系統主機：硬件配置要求CPU在P 233以上，內存在 64M以上，顯示內存4M以上，顯示器在15英寸以上，能在1024×768的顯示分辨下以24位真彩模式操作。
4、顯微鏡：永新三目光學顯微鏡
5、體積：
6、重量：
7、電源：AC 220V±10% 50Hz
