YG155A電子紗線捻度儀使用說明書

信息來源：中纖儀器 | 發布日期： 2019-06-18 18:42 | 瀏覽量次

本儀器用于測定各種紗線的捻度。
儀器性能符合新國家標準GB2543.1～GB2543.2-2001 《紡織品紗線捻度的測定》、國際標準ISO2061《紡織品紗線捻度的測定直接計數法》和原紡工部標準FJ547《本色氣流紡棉紗試驗方法》及國家行業標準FZ/T10001《氣流紗捻度的測定——退捻加捻法》。

一、主要技術指標
1、測試范圍：各種紗線。
2、紗線張力：有一組砝碼可根據紗線的類別進行調整。
3、夾頭轉速：1000r/min、800r/min、點動慢速。
4、測試長度：25、50、100、200、250、500 mm。
5、測試數量：不大于99次。
6、測試方式： a、直接計數法；
b、一次退捻加捻法；
c、二次退捻加捻法；
d、三次退捻加捻法；
7、測試數據輸出方式：
a、顯示輸出

b、打印輸出：每次捻度值Xi；每批平均捻度值Xe；
試驗次數Nn；平均捻度以下出現的次數Nl；均方差S；不勻率H；變異系數CV；捻系數α。
8、電源：220V±10%，50Hz。
9、功率：小于25W（主機）
10、使用環境要求：溫度20℃±10℃
二、       主要結構
本紗線捻度儀主要由控制箱、張力機構、插紗架及數據處理系統等部件組成。
1、控制箱裝有紗夾，各個功能開關，右紗夾由微電機直接帶動。
2、張力機構是采用水平機械式加載張力方法，其張力用砝碼按試驗方法的要求進行任意調節。
3、插紗架可由用戶自由地安裝和調節來滿足試驗的要求。
4、數據處理系統主要有機內計算機，顯示器及打印機等組成。

三、       儀器的安裝與調整
1、拆開包裝時，必須先打開木箱頂蓋，再拆除四側箱板，然后小心取出儀器，插紗架。
2、搬運儀器時，只允許儀器底座受力，不允許其它部分受力。
3、儀器必須安放在水平堅固的工作臺上，用軟布擦干凈儀器的外表面，然后在儀器左邊放置好插紗架，并將砝碼安置在砝碼軸上。
4、仔細檢查一下儀器各零部件是否有因運輸過程中或拆箱過程中產生的損壞、變形、松動等情況。
5、移動張力架調整試驗長度時應注意在底板底部與張力架相連的導線，不能受力強行拉伸。
6、儀器應使用有接地良好的電源，同一電源線上不應有頻繁起動的電氣設備或在電源插頭處頻繁插拔其它電氣設備，儀器周圍不得有強磁場干擾。

四、       顯示及操作開關說明

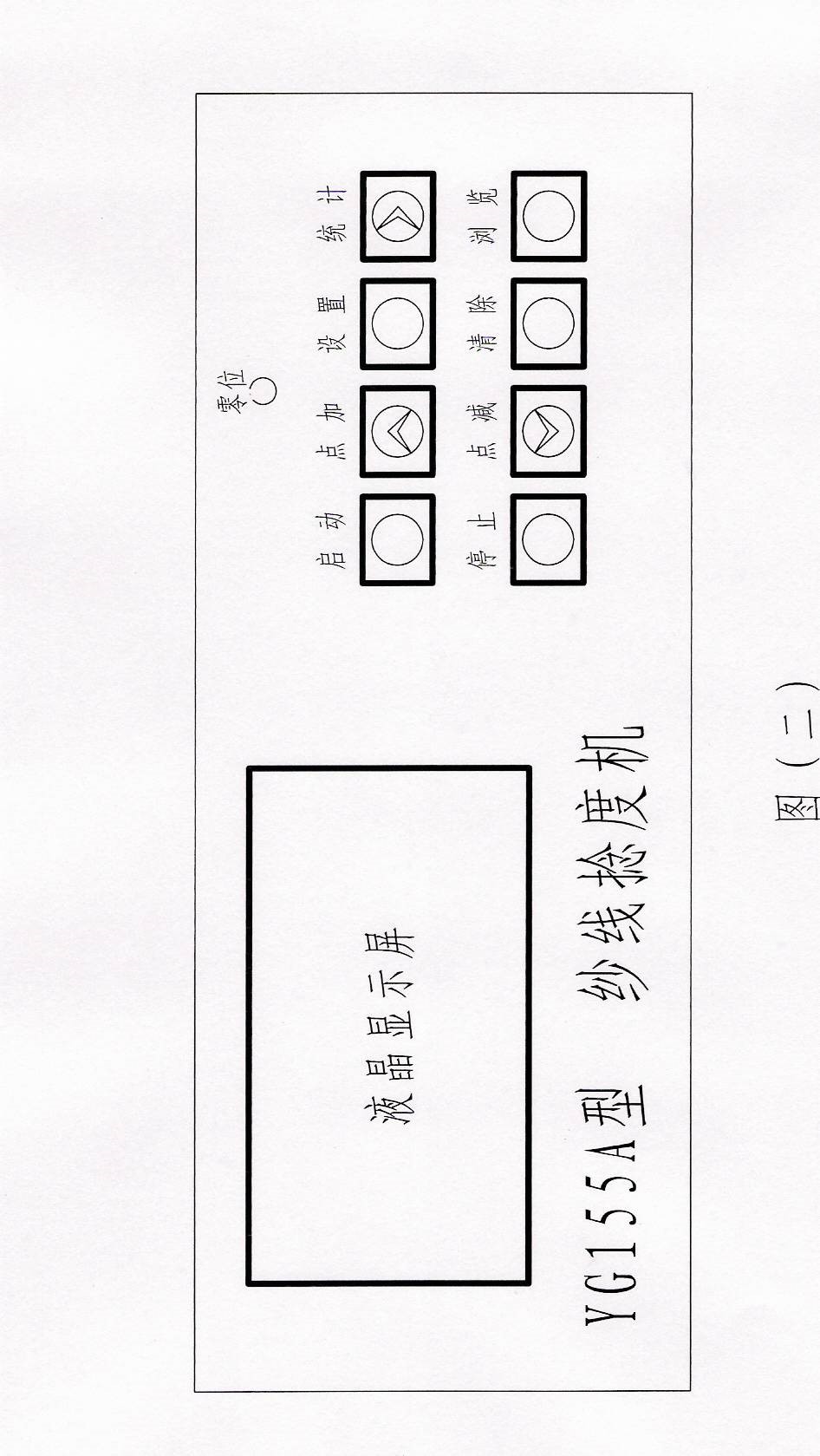

如圖（二）所示，本儀器面板上有顯示器及一組按鍵，其主要功能如下。

液晶顯示屏在打開儀器控制箱后部的開關后，聽到“滴滴”開機聲并出現歡迎畫面，然后按“設置”鍵，根據標準的要求和工廠的具體要求進行設置、試驗方法，選擇運轉方向（即S向和Z向），選擇所需的試驗轉速、試樣長度及試驗次數及直接計數法用的預置捻（回）數和試樣的線密度。再次按“設置”鍵，重新返回到歡迎畫面，這表示可以?shī)A上紗線進行工作了。在設置試驗方法時用“ ”鍵進行循環選擇“直接計數法”、“一次退捻加捻法”、“二次退捻加捻法”，“三次退捻加捻法”，同樣用“ ”鍵在設置狀態下選擇運轉方向、試驗轉速、試樣長度。在設置試驗次數和直接

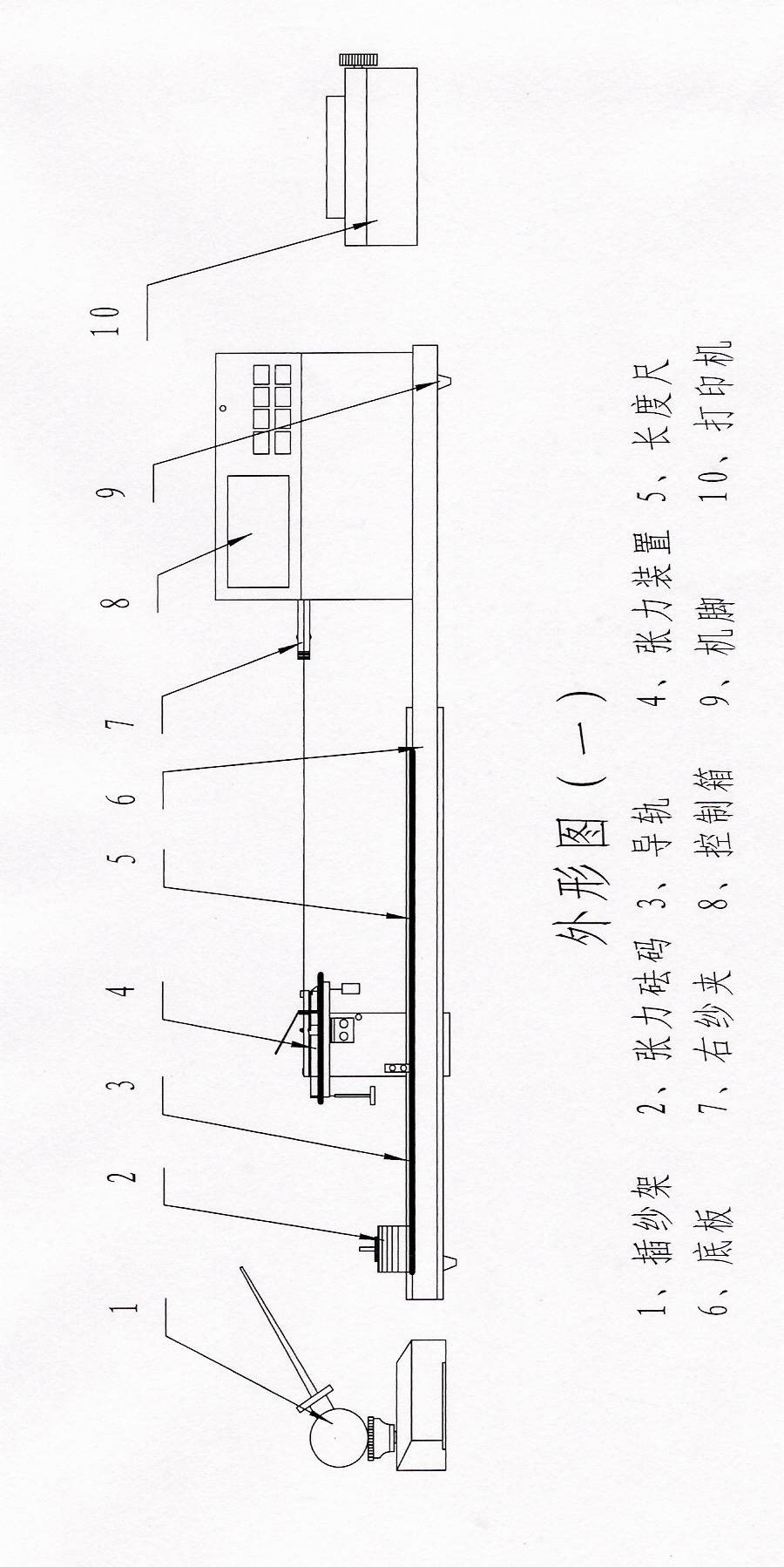

五、外形圖（見圖一）

計數法用的預置捻（回）數和線密度時用“ ”鍵進行循環位選，利用點加“ ”和點減“ ”進行所選設置數字的加減。
清除鍵 在試驗時發現數據異常時，用于剔除本次數據，統計鍵在做完試驗時按下”統計”鍵直接進行打印，試驗數據和統計結果，如未接打印機或打印機缺紙，則可按”瀏覽”鍵進入瀏覽或抄錄數據，這時根據液晶屏上的提示，按“加一“鍵或“減一”鍵進行瀏覽數據。
停止鍵 平時工作時按下此鍵結束工作并刪除當次數據，但在做直接計數法時，按停止鍵代表一次試驗完成在液晶屏上顯示本次試驗的捻度值。
點加、點減鍵 在直接計數法時，在右紗夾到達預置捻回?cái)?shù)轉慢速后按點加或按點減改變右夾頭旋轉方向。
瀏覽鍵 在按”統計”鍵后按”瀏覽”鍵顯示瀏覽對話框，根據提示瀏覽各次數據，但當未先按”統計”鍵就按”瀏覽”鍵時，這樣就不能瀏覽統計數據。
注意：做退捻加捻法試驗時，按“啟動”鍵聽到報警聲，說明指針不對零位，面板上零位指示燈也不亮。只有伸長指針對準零位同時零位指示燈亮?xí)r才能按啟動鍵開動機器。

一、儀器的操作程序
1、正確連接好主機和打印機的通訊線及電源線，合上儀器控制箱后的主機電源開關和打印機電源開關，液晶顯示器同時顯示歡迎畫面。（見圖二）
2、根據試驗方法標準的要求選擇試驗次數、方法、長度、捻向、支數選擇好。
3、用戶在加載張力過程中一定要按照有關試驗方法標準中的規定，根據不同的紗線類別和紗線的粗細（支數:Tex值）選擇適當?shù)膶Ｓ脧埩来a，并將此專用砝碼掛于砣上。
4、調整插架的位置，使紗線在引出時不受到任何意外的損傷，插上待試紗線。

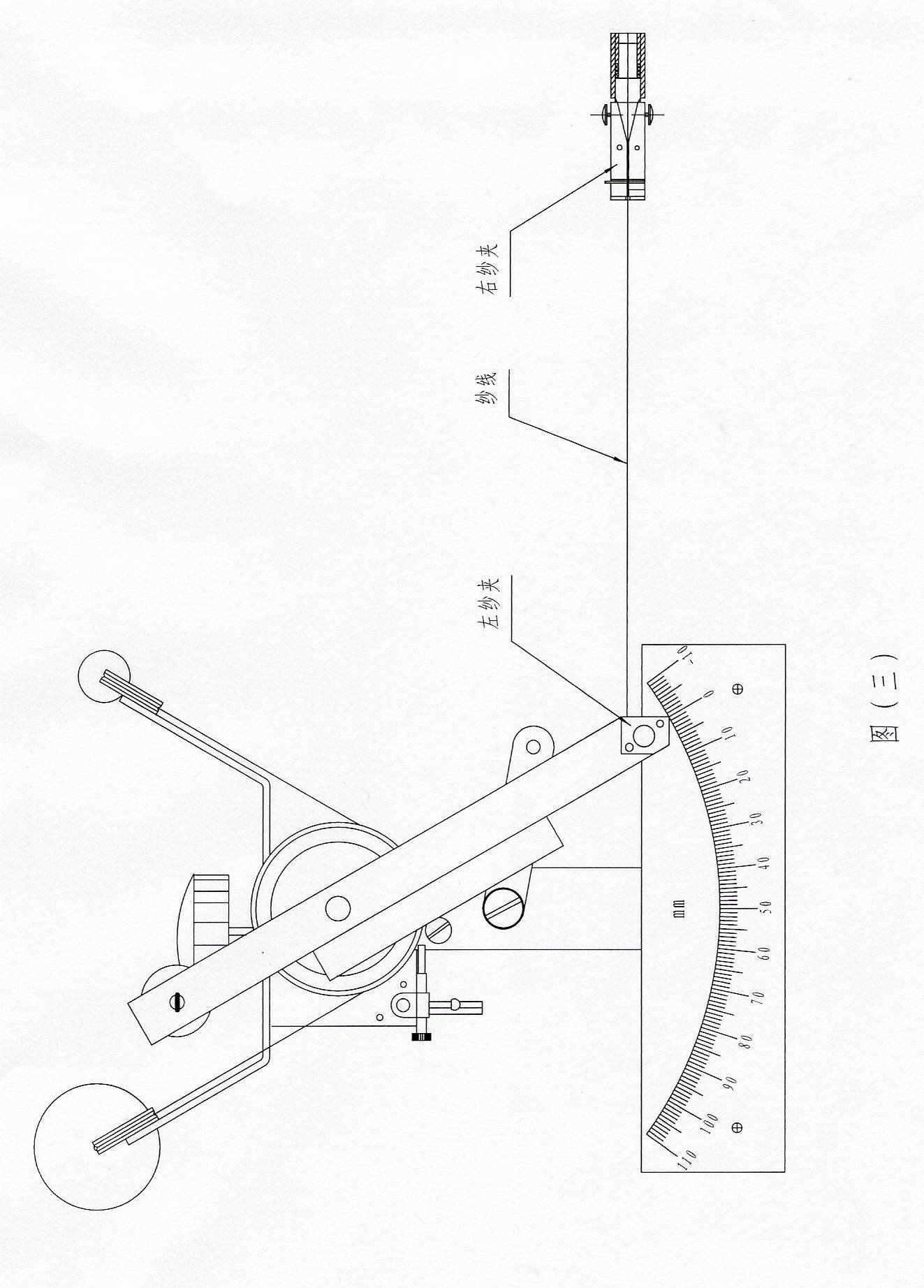

5、調整移動支承至標準規定的試驗長度并擰緊移動承后方的滾花支緊螺釘并調節伸長限位至合適的位置。見圖（三）
6、用右手從插紗架上引出紗線，用左手壓下夾線扛桿，將紗線引入左紗夾的導紗軸，然后松開夾線扛桿，釋放零位定位架，再用左手捏開右紗夾鉗口，調整紗線位置使左夾鉗前指針指向零位（壓線）時松開右紗夾鉗夾緊紗線。
7、按下“啟動”鍵儀器就自動完成試驗，顯示器顯示本次試驗的捻度。
注：如按“啟動”鍵，右夾鉗不轉動且出現報警蜂鳴，這說明指針未指

1、按照上述方法重新夾上被試驗紗線，繼續做下次試驗直至做完預置的試驗次數，蜂鳴器鳴叫提示，然后按“統計”鍵打印機將打出全部試驗數據及其統計結果。
2、打印機打印完畢后，撕下有數據記錄的打印紙，填上日期和試驗者姓名，即完成本批試驗。
3、     然后可做另一批試驗。
4、     做直接計數試驗時，首先預置一個捻回?cái)?shù)，預置的捻回?cái)?shù)應小于設計捻度的15%～20%，然后按上述方法夾緊紗線。
（1）按“啟動”鍵，當捻回?cái)?shù)到達預置數時，右夾鉗自動轉慢速，然后當紗線接近解捻完畢時可按“點動”鍵，松開“點動”鍵，右夾鉗停轉，如還有個別捻度未解完，則可用手轉動右夾鉗至紗線全部解捻完畢。
（2）    按下“停止”鍵，試驗數據被確認，顯示器顯示本次捻度。
（3）    依照上述方法做下次試驗，每當做完預置的試驗次數時蜂鳴器報警提示，提示本批次試驗完成，,然后按“統計”鍵，打印機打印全部試驗數據及數據統計結果，然后撕下有試驗數據的打印紙并填上日期和試驗者名字。
5、     當不使用打印機時也可做上述試驗，只不過數據記錄和統計要待試驗結束后首先需按“統計”鍵進行數據統計，按“瀏覽”鍵顯示器提示按“點加”或“點減”鍵將順次顯示所有試驗的捻度值及統計值（即平均捻度、試驗次數、平均以下捻度、平均以下捻度次數、不勻率、均方差、CV%值、捻系值），同時作手工記錄即得所需試驗數據。
6、     無進一步的試驗請關閉電源。
7、     操作注意事項：
（1）    移動支承上的長度指針須正確指向規定的試驗長度。
（2）    裝夾紗必須正確。
（3）    打印機字體設置在“1”燈亮位置。
（4）    一批試驗中不準改變預置試驗速度、試驗次數、方法、長度、捻向。
